| 品牌 | 新諾精工/SION | 產地 | 國產 |
|---|---|---|---|
| 類型 | 定梁式 | 界面語言 | 中文,英文 |
| 加工材質 | 硬金屬,軟金屬,合金,鋼結構,塑料,板材,橡膠,玻璃,陶瓷,石材,磁性材料,石墨,其他 | 銷售區域 | 有效,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外 |
龍門加(jia)工中心SP1830F的加(jia)工對于機械加(jia)工的發展非常重要(yao)，非常適應(ying)于加(jia)工多種批量小零件(jian)、結構復雜(za)、要(yao)求較高的零件(jian)及其他各種要(yao)求的零件(jian)加(jia)工，可加(jia)工各種材質的水(shui)平面、垂直面、斜面、T型槽、圓(yuan)弧槽、導軌組合面及齒條(tiao)等。

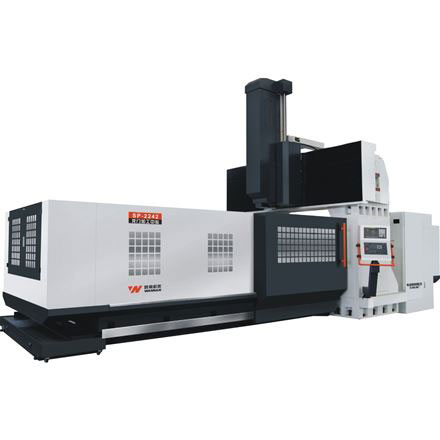

SP1830F龍門加工中心機床總體布局為定梁定柱龍門框架結構，主要由床身、工作臺、立柱、橫梁、滑鞍、滑枕、液壓系統、潤滑系統、冷卻過濾系統、排屑裝置、懸臂式操作面板及電控系統等部件組成。X軸導軌采用重載導軌支撐結構，各滾柱直線導軌上根據力學原理合理布局高承載滑塊位置和數量，從而使機床高剛性和長久穩定的精度。傳動系統采用交流伺服電機，通過低背隙減速機后，帶動重載荷滾珠絲桿旋轉，實現X軸的直線往復運動，絲桿支撐采用兩端固定預拉伸結構。
| SP1830F龍門加工中心主要規格參數/Main Specification | ||||||||||
| 項目 | Item | 名稱 | Name | 單位 | 參數 | |||||
| 行程及加工范圍 | Travel | X軸行程 | X axis travel | mm | 3200 | |||||
| Y軸行程 | Y axis travel | mm | 1850 | |||||||
| Z軸行程 | Z axis travel | mm | 1000 | |||||||
| 主軸端面至工作臺面距離 | Distance from spindle end to worktable | mm | 250～1250 | |||||||
| 地面至工作臺表面距離 | Distance from ground to worktable | mm | 795 | |||||||
| 雙柱間距離 | Distance between two columns | mm | 2000 | |||||||
| 工作臺 | Worktable | 工作臺面積（X軸方向） | Worktable size | mm | 3000 | |||||
| 工作臺面積（Y軸方向） | Worktable size | mm | 1800 | |||||||
| 工作臺大負荷 | Max. load bearing of worktable | Kg | 10000 | |||||||
| 工作臺T型槽（數量×寬度×間距） | T -slot(N×W×D) | mm | 22*11*160 | |||||||
| 進給系統 | Feed | 快速位移（X軸） | Rapid feed speed(X) | mm | 10000 | |||||
| 快速位移（Y軸） | Rapid feed speed(Y) | mm | 10000 | |||||||
| 快速位移（Z軸） | Rapid feed speed(Z) | mm | 10000 | |||||||
| 標配主軸系統規格 | Spindle | 主軸馬力（連續/30分鐘） | Spindle horsepower | Kw | 30/37 | |||||
| 主軸轉速（立軸） | Spindle speed | rpm | 6000 | |||||||
| 主軸輸出馬力 | Spindle output torque | Nm | 1000 | |||||||
| 主軸錐度 | Spindle taper | 50 | ||||||||
| 主軸拉刀力 | Spindle broaching force | Kgf | 1800±10% | |||||||
| 方滑枕截面尺寸 | Cross-sectional dimensions of square ram | mm | 400*400 | |||||||
| 主軸軸承尺寸 | Spindle bearing dimensions | mm | 7020 | |||||||
