| 品牌 | 新諾精工/SION | 產地 | 國產 |
|---|---|---|---|
| 類型 | 定梁式 | 界面語言 | 中文,英文 |
| 加工材質 | 硬金屬,軟金屬,合金,鋼結構,塑料,板材,橡膠,玻璃,陶瓷,石材,磁性材料,石墨,其他 | 銷售區域 | 有效,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外 |

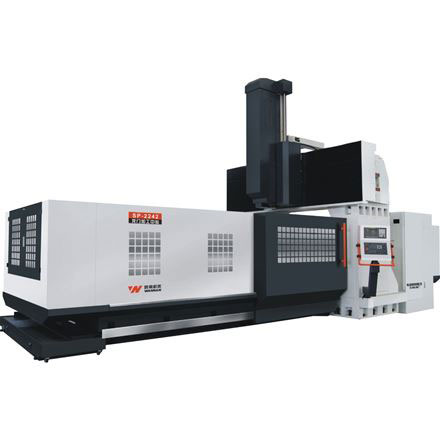

龍門加工中心SP2260F是指主軸軸線與工作臺垂直設置的加工中心，其龍門架由兩個立柱、橫梁、滑鞍等部件組成，根據龍門架可分為定梁式、動梁式和動柱式龍門加工中心。
SP2260F龍門加工中心機床(chuang)總體布(bu)局為定梁定柱龍門框架結構，主(zhu)要由床(chuang)身(shen)、工作臺(tai)、立柱、橫梁、滑鞍、滑枕(zhen)、液(ye)壓系(xi)統、潤滑系(xi)統、冷(leng)卻過濾系(xi)統、排屑裝置、懸(xuan)臂式操作面板及電控系(xi)統等部件(jian)組成。主(zhu)電機通過高剛性聯軸(zhou)(zhou)器和(he)主(zhu)軸(zhou)(zhou)聯接，主(zhu)軸(zhou)(zhou)采用合金鋼(gang)，碳氮淬火，主(zhu)軸(zhou)(zhou)軸(zhou)(zhou)承組件(jian)選用進口高精密主(zhu)軸(zhou)(zhou)軸(zhou)(zhou)承，并配置主(zhu)軸(zhou)(zhou)恒(heng)溫(wen)冷(leng)卻系(xi)統。
| SP2260F龍門加工中心主要規格參數/Main Specification | ||||||||||
| 項目 | Item | 名稱 | Name | 單位 | 參數 | |||||
| 行程及加工范圍 | Travel | X軸行程 | X axis travel | mm | 6200 | |||||
| Y軸行程 | Y axis travel | mm | 2250 | |||||||
| Z軸行程 | Z axis travel | mm | 1000 | |||||||
| 主軸端面至工作臺面距離 | Distance from spindle end to worktable | mm | 250～1250 | |||||||
| 地面至工作臺表面距離 | Distance from ground to worktable | mm | 795 | |||||||
| 雙柱間距離 | Distance between two columns | mm | 2400 | |||||||
| 工作臺 | Worktable | 工作臺面積（X軸方向） | Worktable size | mm | 6000 | |||||
| 工作臺面積（Y軸方向） | Worktable size | mm | 2000 | |||||||
| 工作臺大負荷 | Max. load bearing of worktable | Kg | 14000 | |||||||
| 工作臺T型槽（數量×寬度×間距） | T -slot(N×W×D) | mm | 22*11*160 | |||||||
| 進給系統 | Feed | 快速位移（X軸） | Rapid feed speed(X) | mm | 10000 | |||||
| 快速位移（Y軸） | Rapid feed speed(Y) | mm | 10000 | |||||||
| 快速位移（Z軸） | Rapid feed speed(Z) | mm | 10000 | |||||||
| 標配主軸系統規格 | Spindle | 主軸馬力（連續/30分鐘） | Spindle horsepower | Kw | 30/37 | |||||
| 主軸轉速（立軸） | Spindle speed | rpm | 6000 | |||||||
| 主軸輸出馬力 | Spindle output torque | Nm | 1000 | |||||||
| 主軸錐度 | Spindle taper | 50 | ||||||||
| 主軸拉刀力 | Spindle broaching force | Kgf | 1800±10% | |||||||
| 方滑枕截面尺寸 | Cross-sectional dimensions of square ram | mm | 400*400 | |||||||
| 主軸軸承尺寸 | Spindle bearing dimensions | mm | 7020 | |||||||
